OpenMMLab实战营第六课 语义分割算法基础

发表于 更新于 Disqus：

什么是语义分割

任务： 将图像按照物体的类别分割成不同的区域
等价于： 对每个像素进行分类

应用：

  • 无人驾驶汽车 自动驾驶车辆，会将行人，其他车辆，行车道，人行道、交通标志、房屋、草地与树木等等按照类别在图像中分割出来，从而辅助车辆对道路的情况进行识别与认知。

  • 人像分割 实时替换视频的背景 在智慧互娱和智能会议场景中，可以通过这种方法增加交互的多样性

  • 智能遥感 通过智能遥感能够监测不同季节地表水域的变化，从而辅助农业生产，以及旱灾洪灾的预测等等。

    语义分割 实例分割 全景分割
    仅考虑像素的类别不分割同一类的不同实体 分割不同的实体 仅考虑前景物体 背景仅考虑类别前景需要区分实体

    一些以前的思路

    • 按颜色分割

      • 先验知识 物体内部颜色相近，物体交界颜色变化
      • 问题
      • 先验知识不完全准确：不同物体颜色可能相近，物体内也会包含多种颜色

    • 逐像素分类 搞很多滑窗

      • 优势：可以充分利用已有的图像分类模型

      • 问题：效率低下，重叠区域重复计算卷积

现在的方法

全卷积网络 Fully Convolutional Network 2015

复用卷积计算 直接对全图进行卷积 得到特征图

全连接层的卷积化(不在固定特征图大小 原来全连接层多少个神经元 变成多少个卷积核)

预测图的升采样

问题：

图像分类模型使用降采样层（步长卷积或池化）获得高层次特征，导致全卷积网络输出尺寸小于原图，而分割要求同尺寸输出

解决方法：
对预测的分割图升采样，恢复原图分辨率，升采样方案：
1. 双线性插值 Bilinear Interpolation 等效于把特征图零插值 在用一个固定参数卷积核 作用它

  1. 转置卷积Transposed Convolution：可学习的升采样层

UNet 2015

基于多层级特征的上采样
问题：基于顶层特征预测，再升采样32 倍得到的预测图较为粗糙。
分析：高层特征经过多次降采样，细节丢失严重。
解决思路：结合低层次和高层次特征图。
解决方案FCN：
基于低层次和高层次特征图分别产生类别预测，升采样到原图大小，再平均得到最终结果

PSPNet 2016

图像周围的内容（也称上下文）可以帮助我们做出更准确的判断。
方案：增加感受野更大的网络分支，将上下文信息导入局部预测中
PSPNet 2016
(a) 对特征图进行不同尺度的池化，得到不同尺度的上下文特征
(b) 上下文特征经过通道压缩和空间上采样之后拼接回原特征图→ 同时包含局部和上下文特征
(c) 基于融合的特征产生预测图
### DeepLab 系列
DeepLab 是语义分割的又一系列工作，其主要贡献为：
• 使用空洞卷积解决网络中的下采样问题（减少下采样保留空间分辨率）

  • 图像分类模型中的下采样层使输出尺寸变小

    • 如果将池化层和卷积中的步长去掉：
      • 可以减少下采样的次数；
      • 特征图就会变大，需要对应增大卷积核，以维持相同的感受野，但会增加大量参数
      • 使用空洞卷积（Dilated Convolution/Atrous Convolution），在不增加参数的情况下增大感受野

  • 使用条件随机场CRF 作为后处理手段，精细化分割图

    • 条件随机场Conditional Random Field, CRF

      模型直接输出的分割图较为粗糙，尤其在物体边界处不能产生很好的分割结果。
      DeepLab v1&v2 使用条件随机场(CRF) 作为后处理手段，结合原图颜色信息和神经网络预测的类
      别得到精细化分割结果。

      CRF 是一种概率模型。DeepLab 使用CRF 对分割结果进行建模，用能量函数用来表示分割结果优劣，通过最小化能量函数获得更好的分割结果。

      \[E(\boldsymbol{x})=\sum_i \theta_i\left(x_i\right)+\sum_{i, j} \theta_{i j}\left(x_i, x_j\right)\]

      \[\theta_i\left(x_i\right)=-log P\left(x_i\right)\]

      \(x_i\),\(x_j\) 特定像素的预测结果（向量化后只有1维坐标）

      x 全部像素的预测结果

      \(\theta_i(x_i)\) 单个预测对能量函数的贡献

      \(\theta_{i,j}(x_i,x_j)\) 一对预测对能量函数的贡献

  • 使用多尺度的空洞卷积（ASPP 模块）捕捉上下文信息
    DeepLab v1 发表于2014 年，后于2016、2017、2018 年提出v2、v3、v3+ 版本。

语义分割算法总结

来自同济自豪兄OpenMMlab AI 实训营课件

语义分割模型的评估

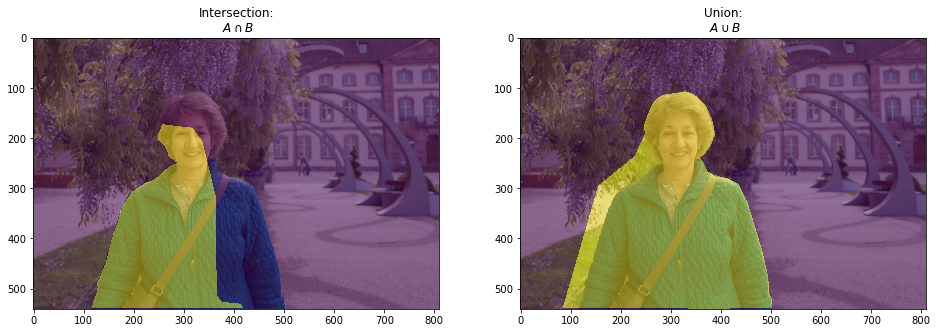

基于交并集给出评估指标

图片出处 https://www.jeremyjordan.me/evaluating-image-segmentation-models/

Accuracy =GT∩Pred/GT

IoU =GT∩Pred/GT∪Pred

Dice =2 × GT∩Pred/（GT+Pred）

对每类计算指标再按类别平均
